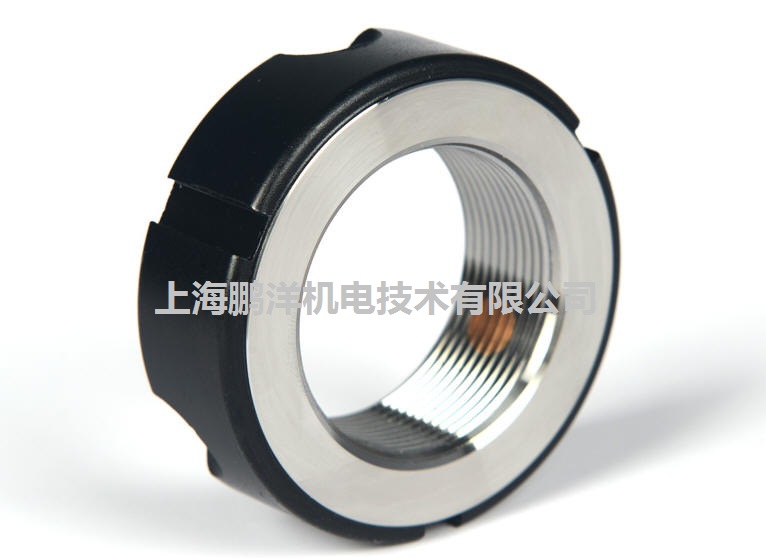

《LNF牙腹鎖定係列》

●資料下載

鎖定方式,為螺紋半角30° 角,三點式鎖定;其優異的鎖定設計,能使固定銅上之螺紋,完全契合於公螺紋上,使其防鬆效果完美無缺更因為其30° 角的設計,減少了因為鎖緊螺絲因而產生的力距。
材質: SCM440(42CrMo4)調質
硬度:HRC28 °~32°
螺紋精度:ISO 6H精密車削
平面偏擺:0.005mm

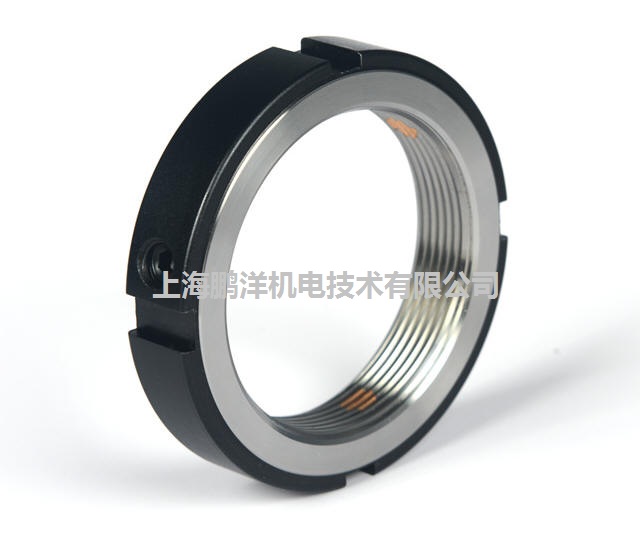

《LNR徑向鎖定係列》

●資料下載

鎖定方式為徑向三點式鎖定,其厚度相較其他產品為薄,適用於螺帽厚度空間受到限制,無法使用其它產品之情況。
材質: SCM440(42CrMo4)調質
硬度:HRC28 °~32°
螺紋精度:ISO 6H精密車削
平面偏擺:0.005mm

《LNM軸承支撐鎖定係列》

●資料下載

鎖定方式為徑向二點90度式鎖定, 適用於螺桿支撐鎖定,內螺紋和端面螺紋同時加工完成,可確保組裝精度。
材質: S45C(C45E4)調質
硬度:HRC28 °~32°
螺紋精度:ISO 6H精密車削
平面偏擺: 0.005mm

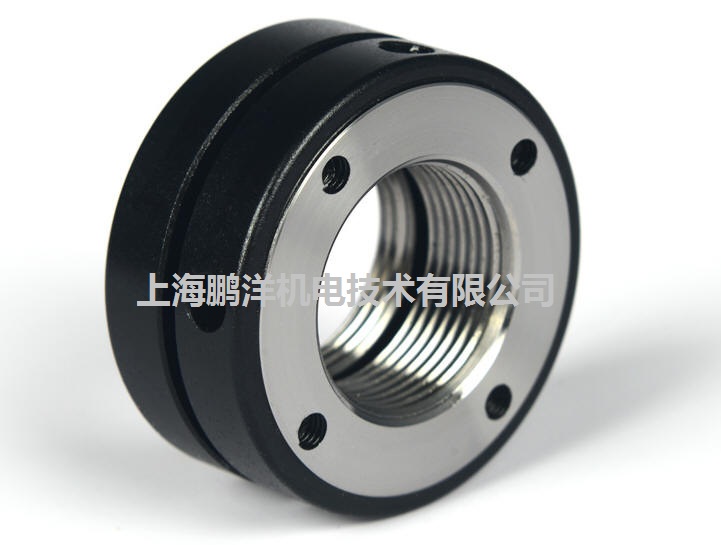

《LNK縮緊鎖定係列》

 ●資料下載

鎖定方式為利用鋼材本身的彈性,以軸向鎖固,強制鎖定。本產品特別針對工作環境惡劣、螺帽易於鬆脫的場合,其鎖定能力為傳統螺帽3 倍以上,為其特異優點。 YSK設計的鎖定方式,因為裝配上的誤差,故無法確保平面與螺紋的垂直偏擺為其缺點。
材質: SCM440(42CrMo4)調質
硬度:HRC28 °~32°
螺紋精度:ISO 6H精密車削
平面偏擺: 0.005mm
